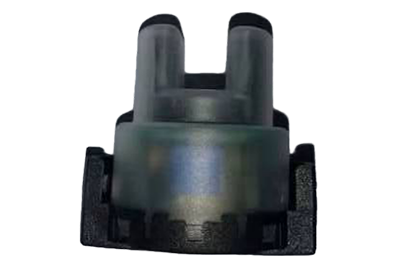

本水濁度傳感器由紅外線發射和接收及塑料外殼組成，其工作原理是當紅外光線穿過一定量的水時，光線的透過量取決于該水的污濁程度。
水越污濁，透過的光越少，光接收端把透過的光強轉換為對應的電流大小，透過的光多，電流大，反之透過的光少，電流小。通過測量接收端電流的大小，就可以計算水的污濁程度。
查看產品說明
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 測試條件 | |
輸入 發射管 | 正向電壓 | VF | 1.2 | 1.3 | V | IF=20 mA | |
反向電流 | IR | 10 | mA | VF=5V | |||
峰值波長 | lp-IR | 940 | nm | ||||
探測器 | 集電極暗電流 | ICEO | 5 | 100 | nA | VCE=10V IF=0mA Ee=0mW/cm2 | |
集電極-發射極 飽和電壓 | VCE(sat) | 0.1 | 0.4 | V | Ic=2mA IF=20mA | ||
峰值波長 | lp-PT | 880 | - | nm | |||
電源電壓 | VCC | 5 | V | ||||
輸出電壓 | VO | 0~5 | V | ||||
比值范圍 | Ra | 0~1000 | NTU | ||||
絕緣電阻 | D.C 500V 超過 100 MΩ | ||||||
絕緣電壓 | 耐壓A.C 1800V | ||||||
